Dirençle akım sınırlaması

[Recep Yazıcı1679652586]

bu yazdıgına bende karşı degilim bunuda hiç belirtmedim.drenç ayrıca basit bişi degildir lütfen.üstelik led driverlarınıda detaylı incelemini isterim çıkış voltajındaki drençler ne için konuyor.yada belli oranda drenç degeri taşıyan akım trafoları.ben bütün bunları led çalıştırma teknigi için yazdım siz etraflı boyutlu temel elkronik sınıfına yönlendirerek baktınız hep.ama ben nerde okuduysam ögrendiysem akım sınırlamada hep drenç kullanılır.bunu ben söylemiyorum teknik terimleri yazıp insanlara ögretenler söylüyor ve bende uygulamalardaki transistör entegre neyse buna baglı olan parçaya verilecek akımı drenç ile sınırlarsın diyorum.voltaj ve yapılan devredeki geçerli akım neyse o sabittir ama baglanıcak parçaların voltajıda akımıda farklıdır bunu ne ile sınırlıyacaksınız potansiyometre koyup ayar yaparakmı lütfen üstadım. yapmayın.ayrıca akımı ayarlıyamazsınız ayarlamak için dedigim gibi potansiyometre kullanılır ve elektronikte akım sınırlaması için potansiyometre kullanılmaz voltaj için kullanılır.akım belli ise o sınıra göre hangi drenç uygunsa o konulur ve bunun altı ustu toleranstır.ayar kelimesini akım için kullanırsanız buda degişken akımı temsil eder.ben böyle anlıyorum.okumaya gayret edilirse yazdıklareımda bu anlaşılabilir.

detaylı yazdıgımın farkındayım ama bu konu öyle genişlediki recep bey hep bi kelime farkı yaratıp bende savunma yapmak zorunda kaldım.bunuda idsdialı söylüyorum akımı drenç ile sınırlarsınız sizlerin belirttigi tabirler tamamen uygulamalardaki kullanılan dil tabiridir.ingilizce shemalardada sınırlanır olarak yazılmaktadır ayrıca.

uzun yazdıgım içinde özür dilerim ama anlaşılamamak tan dolayı detaya iniyorum.olay bu .recep bey drenç akım sınırlamaz yanlış dedi ben dogru dedim.sonra yazımın içinde geçen cümleleri farklı konu olarak sunarak beni yanlış bilgi vermekle suçladı olay bu.

eger kırıcılık oluyorsa özür diliyorum affınıza sıgınıyorum.

eski bu entegre devreler çıkmadan önce drençler yapılan uygulamöalrda ne görev yapıyordu bi inceleyin isterseniz ve belirttiginiz enteghre elemanların bolk diagramlarına bi göz atınız ordada drenç ne için neden konuyormuş bi göz atın.drenç basit bi eleman degildir elektronigin temel taşıdır.bu kadar alaycı bakmayın lütfen.

Peki Oktay Bey.

Tşk.

[Mehmet Ozyurek]

nice kullanıcılar boş yere LED driver diye zaman kaybetmişiz.

Sizi anlıyorum...

Benim anlamadığım 1k ohm dirençtem geçtikten sonra 8-9 volt ölçtüğüm elektriğin maksimum 3,4 volta dayanacak ledi 2 yılda bozmamış olması...

[Yasin Öcal]

aslında herşey formüllerle ortaya konmuş U=I*R formülü söylediklerinizle aynı şey... gerilim çekilen akımla devredeki direncin çarpımına eşit oluyor dolayısıyla devreye bağladığımız direnç ile ledlerin kendi dirençlerini toplayıp çekilen akımı ile çarptığımızda voltaj çıkıyor.. yada formülü çevirebiliriz ama zaten yukarıda anlatılmış

[Recep Yazıcı1679652586]

Sizi anlıyorum...

Benim anlamadığım 1k ohm dirençtem geçtikten sonra 8-9 volt ölçtüğüm elektriğin maksimum 3,4 volta dayanacak ledi 2 yılda bozmamış olması...

Olsa olsa direnç üzerine düşen voltaj olsa gerek. LED in üzerinde düşen voltaj değildir herhalde ..

[Görkem Azizoğlu]

Sizi anlıyorum...

Benim anlamadığım 1k ohm dirençtem geçtikten sonra 8-9 volt ölçtüğüm elektriğin maksimum 3,4 volta dayanacak ledi 2 yılda bozmamış olması...

Bende orda kaldım Mehmet abi. Tek led için 8 v çok yüksek saniye dayanmaz.

[Oktay Toker]

Bende orda kaldım Mehmet abi. Tek led için 8 v çok yüksek saniye dayanmaz.

arkadaşlar şunu açıkcada yazdım tekrar yazıyorum.

bir parçaya 12 volt veriliyorsa o parçanın kendi çalışma voltajı 3.2 ise o voltajı görürsün bunu parçanın içinde bulunan iç drenç olarak gösterilmiş deger yerine getirir ama sadece akımı yüksek gelir onu düşüremez iç drençin görevi buna göre çok zayıftır buda o parçanın çalışma akımı neyse o kadardır.onun için ara eleman baglanır buda drenç tir veya drennçten üretilmiş parçalardır.12 volt degilde 24 volt verirseniz çalışma voltajının üstünü görürsün yine yanmaz tolerans sistemi vardır voltaj aralıgı için ama akım topleransı yoktur bu yüzden o parçanın ömrü saniyelerdir.1kohm drenç ile led ömrü sonsuz diyebilirim öylede zaten burda voltaj ne görürsen gör led bozulmaz akım ledin çalışma akımının altındadır çektigi akım yani 20ma ise bu 10ma veya 15ma dır o yüzden yıllarca çalışır.voltajı yüksek görmenizde istedigi akımı çekemedigi için voltajınıda düşüremez parçanın iç drenci yüksek kalır ve düşük akıma orantılı voltaj degerini okursunuz ölçü aletinde.

birde şu var transistör ile sürülerek yakılan ledlerde akım olayı daha farklıdır anlatımıda epey uzundur.orada lede baglanan drenç degeri hep yüksetir.frekans degerinde akım ve voltaj hesağlamaları vardır burda ledler flip flop olarak kullanımak istenirse uygulanır.akım düşük verilir ama saniyelik voltaj yüksek verilerek ışık degeri yüksek alınır ve led hiç bozulmazlar.baglı parçayı asla voltaj degeri bozmaz yakmaz akım denen deger bozar ve yakar.örnek olarak çok basittir 220volt beslemeli bir lede kırmızı olsun bu 2.2kohmluk drenç takın senelerce çalışır bozulmaz.bu sadece led için geçerli karıştırmıyalım.

voltajıda sadece zener diod ve bu mantıkla çalışan parçalarla düşürebilirsiniz.drenç ile sadece akım düşer düşük görülen voltaj baglı parçanın çalışma voltajıdır.

24 Nisan 2010 tarihinde Oktay Toker tarafından düzenlendi

[Recep Yazıcı1679652586]

Oktay Bey ,

Yazdıklarınız gerçekten çok ilginç.

Yazdıklarınızı Georg Simon Ohm okusaydı ; Ohm kanunlarını tekrar revize etmek durumunda kalacaktı eminim. Sizinle teknik bir tartışmaya girmeyeceğim.

Diğer yazdıklarınız bir yana ; eğer yanlış anlamadıysam ( kaldiki bu çok normal )kırmızı bir LED 'in 220V beslemede 2.2Kohm luk bir dirençle çalışacağını yazmışsınız. Bu direnç 12K /5W olabilirmi ne dersiniz ???

[Oktay Toker]

2 gün önce 4 tane 1 watt power ledi paralel bagladım.elimde yüksek watta drenç yoktu ama 8 tane 82 ohm 1watt degerindeki dreci paralel bagladım 27ohm degeri aldım ve 8watt lık bir deger oluştu.lede 13.8volt verdim ledlerde voltaj degeri led başına 3.15 volt olarak ölçtüm.çekilen akım ise 1.180amper oldu led başına 300ma.civarı oluyor.drenç watının küçük olmasından dolay uzun süre çalıştırmadım ama 10 dakika kadar çalıştırdım.bir sonraki denememi 30ohm 40watt deger oluşturacak drenç ile yapacagım.resimli anlatımımı buraya eklemeye çalışacagım.veya 1 adet daha power led alıp onuda ekleyecegim.drenç degeri oldukça bunuda deneyecegim

Oktay Bey ,Yazdıklarınız gerçekten çok ilginç. Yazdıklarınızı Georg Simon Ohm okusaydı ; Ohm kanunlarını tekrar revize etmek durumunda kalacaktı eminim. Sizinle teknik bir tartışmaya girmeyeceğim.Diğer yazdıklarınız bir yana ; eğer yanlış anlamadıysam ( kaldiki bu çok normal )kırmızı bir LED 'in 220V beslemede 2.2Kohm luk bir dirençle çalışacağını yazmışsınız. Bu direnç 12K /5W olabilirmi ne dersiniz ???

hayır.yazdıgım deger dogrudur olayı yıllardır imalatında çalıştıgım amplikatör yapımında 220 volt anahtarıa baglı olarak uyguladım çeyrek watt drenç yetereli.ohm kanununa sözüm yok hiç.ben dc elektronikten bahsediyorum.kullanım alanı sürekli degişen bir formül dagarcıgını anlatıyorum.ikisi oldukca farklı.drenç 2.2 k olması şart degil 12 kohm da olur ama sönük yanar.watt ise çeyrek watt yeterli.kaldıi bunları kafamdan atmıyorum bir çok devreler bu şekilde çalıştırılabiliyor.bu gerçek üstad. 24 Nisan 2010 tarihinde Oktay Toker tarafından düzenlendi

[Misafir]

Yazılanları başından sonuna kadar okudum ve anladım.Birileri Ali mehmet,diğerleri Mehmet Ali diyor.İşin özünde herkez konuya farklı açıdan bakıyor ve tüm yazılanları iki kelimeye sığdıracak olursak;Elektronik komponentler ki burada dirençten bahsediliyor,kullanıldığı yere ve sisteme göre akımı sınırlar,akıma bağlı gerilimi düşürür,sigorta olur,hatta gerilim yada akımı arttırır.Hemen Olurmu ya demeyin.görevli olduğu yere göre...Eski komponentlerde akım ile ilgili sınır veya gerilim ile ilgili kısıtlamaya gidilecek ise görevin çoğu kısmı kullanılan dirence düşerdi.Teknoloji şimdi epey yol kat etti.Bu neden ile kullanılan komponentler dahada hassas oldular.Artık yeni nesil akım sınırlamalar kullanılacak belirgin yükün karakterine göre hesaplanan yarı iletkenler ile sağlanıyor.Bu akım sınırlamasında direnç kullanılması toplamda harcanan enerjinin direnç üzerinde kalmasını önlemek ve enerji ekonomisi sağlamaktır.

Misal;12 volt bir motoru hızını ayarlı yapabilmek için akımını değişken vermeliyiz.Ya dirençler ile kademeli vereceğiz yada bir motor sürücü kullanacağız.

Eğerki motor hızını direnç ile ayarlar isek ki burada detaya inmeyeceğim, motorun yavaş dönmesi esnasında harcadığı enerjini aynısını dirençte kendi üzerinde harcayacaktır ve bu Kayıptır.Ama aynı motoru sürücü ile kontrol edersek kayıp dirence oranla Pİre ile Deve arasındaki fark kadardır.

Bu anlamda Ha motor ha led hiç fark etmez eğerki yapabiliyor isek gerilimine uygun sürücü kullanıp yolumuza bakmaktır.Üç boyutlu film çıkmış biz hala siyah beyaz film tartışıyoruz..

24 Nisan 2010 tarihinde Misafir tarafından düzenlendi

[Recep Yazıcı1679652586]

2 gün önce 4 tane 1 watt power ledi paralel bagladım.elimde yüksek watta drenç yoktu ama 8 tane 82 ohm 1watt degerindeki dreci paralel bagladım 27ohm degeri aldım ve 8watt lık bir deger oluştu.lede 13.8volt verdim ledlerde voltaj degeri led başına 3.15 volt olarak ölçtüm.çekilen akım ise 1.180amper oldu led başına 300ma.civarı oluyor.drenç watının küçük olmasından dolay uzun süre çalıştırmadım ama 10 dakika kadar çalıştırdım.bir sonraki denememi 30ohm 40watt deger oluşturacak drenç ile yapacagım.resimli anlatımımı buraya eklemeye çalışacagım.veya 1 adet daha power led alıp onuda ekleyecegim.drenç degeri oldukça bunuda deneyecegimhayır.yazdıgım deger dogrudur olayı yıllardır imalatında çalıştıgım amplikatör yapımında 220 volt anahtarıa baglı olarak uyguladım çeyrek watt drenç yetereli.ohm kanununa sözüm yok hiç.ben dc elektronikten bahsediyorum.kullanım alanı sürekli degişen bir formül dagarcıgını anlatıyorum.ikisi oldukca farklı.drenç 2.2 k olması şart degil 12 kohm da olur ama sönük yanar.watt ise çeyrek watt yeterli.kaldıi bunları kafamdan atmıyorum bir çok devreler bu şekilde çalıştırılabiliyor.bu gerçek üstad.

8 Adet 82 Ohm direnç paralel bağlandığında 27 Ohm etmez. 10,20 Ohm eder. Zaten 27 Ohm olsaydı 1180Ma yı göremezdiniz.Aşağıdaki URL de 2.2k ile olmayacağını söylüyor. Girin sizde kontrol edin. http://led.linear1.org/1led.wiz

Yazılanları başından sonuna kadar okudum ve anladım.Birileri Ali mehmet,diğerleri Mehmet Ali diyor.İşin özünde herkez konuya farklı açıdan bakıyor ve tüm yazılanları iki kelimeye sığdıracak olursak;Elektronik komponentler ki burada dirençten bahsediliyor,kullanıldığı yere ve sisteme göre akımı sınırlar,akıma bağlı gerilimi düşürür,sigorta olur,hatta gerilim yada akımı arttırır.Hemen Olurmu ya demeyin.görevli olduğu yere göre...Eski komponentlerde akım ile ilgili sınır veya gerilim ile ilgili kısıtlamaya gidilecek ise görevin çoğu kısmı kullanılan dirence düşerdi.Teknoloji şimdi epey yol kat etti.Bu neden ile kullanılan komponentler dahada hassas oldular.Artık yeni nesil akım sınırlamalar kullanılacak belirgin yükün karakterine göre hesaplanan yarı iletkenler ile sağlanıyor.Bu akım sınırlamasında direnç kullanılması toplamda harcanan enerjinin direnç üzerinde kalmasını önlemek ve enerji ekonomisi sağlamaktır. Misal;12 volt bir motoru hızını ayarlı yapabilmek için akımını değişken vermeliyiz.Ya dirençler ile kademeli vereceğiz yada bir motor sürücü kullanacağız.Eğerki motor hızını direnç ile ayarlar isek ki burada detaya inmeyeceğim, motorun yavaş dönmesi esnasında harcadığı enerjini aynısını dirençte kendi üzerinde harcayacaktır ve bu Kayıptır.Ama aynı motoru sürücü ile kontrol edersek kayıp dirence oranla Pİre ile Deve arasındaki fark kadardır. Bu anlamda Ha motor ha led hiç fark etmez eğerki yapabiliyor isek gerilimine uygun sürücü kullanıp yolumuza bakmaktır.Üç boyutlu film çıkmış biz hala siyah beyaz film tartışıyoruz..

Siyah Beyaz filmi bilmeden 3 boyuta geçmek postlarda göründüğü gibi hatalara sebebiyet verebilir. Maksat doğruyu anlamak ve uygulamak. Mesela ister test olsun ister gerçek ortam 4 LEDi paralel değilde seri bağlamanın daha iyi olacağını anlamak vs vs.

24 Nisan 2010 tarihinde Recep Yaz?c? tarafından düzenlendi

[Oktay Toker]

Yazılanları başından sonuna kadar okudum ve anladım.Birileri Ali mehmet,diğerleri Mehmet Ali diyor.İşin özünde herkez konuya farklı açıdan bakıyor ve tüm yazılanları iki kelimeye sığdıracak olursak;Elektronik komponentler ki burada dirençten bahsediliyor,kullanıldığı yere ve sisteme göre akımı sınırlar,akıma bağlı gerilimi düşürür,sigorta olur,hatta gerilim yada akımı arttırır.Hemen Olurmu ya demeyin.görevli olduğu yere göre...Eski komponentlerde akım ile ilgili sınır veya gerilim ile ilgili kısıtlamaya gidilecek ise görevin çoğu kısmı kullanılan dirence düşerdi.Teknoloji şimdi epey yol kat etti.Bu neden ile kullanılan komponentler dahada hassas oldular.Artık yeni nesil akım sınırlamalar kullanılacak belirgin yükün karakterine göre hesaplanan yarı iletkenler ile sağlanıyor.Bu akım sınırlamasında direnç kullanılması toplamda harcanan enerjinin direnç üzerinde kalmasını önlemek ve enerji ekonomisi sağlamaktır.

Misal;12 volt bir motoru hızını ayarlı yapabilmek için akımını değişken vermeliyiz.Ya dirençler ile kademeli vereceğiz yada bir motor sürücü kullanacağız.

Eğerki motor hızını direnç ile ayarlar isek ki burada detaya inmeyeceğim, motorun yavaş dönmesi esnasında harcadığı enerjini aynısını dirençte kendi üzerinde harcayacaktır ve bu Kayıptır.Ama aynı motoru sürücü ile kontrol edersek kayıp dirence oranla Pİre ile Deve arasındaki fark kadardır.

Bu anlamda Ha motor ha led hiç fark etmez eğerki yapabiliyor isek gerilimine uygun sürücü kullanıp yolumuza bakmaktır.Üç boyutlu film çıkmış biz hala siyah beyaz film tartışıyoruz..

üstad benim sayfalarca yazımı kısaca özetledin tşk ederim.(dogrulama babında algılanmasın özet olarak algılansın)ama sürücü dediginiz şeyde motorun aldıgı gücü karşılayacak drenç hesabı kullanılarak belirlenen ohm degerinde hazırlanan trafo teknigiyle akımı sınırlamaktır..buda drençle akım sınırlama hesabı ile yapılır.o yüzden trafolarda güç kaybı olmaz.bunuda belirtmeni isterdim.ama motor servo motor ise bunun mantıgı çok detaylıdır.

tabiki uygun sürücüler esastır.ama konu drenç ile akım sınırlayamazsınız cümlesinden çıkmıştır.

üç boyutlu film konusunda haklısınız.katılıyorum.ama 3 boyutlu filme geçmek için bahsi geçen kanunların içeriginde degerler çıkarıp uygulamaktır.temel basit ve dogrudur ama uygulamalarda bu temel hep degişik amaçla kullanılır.örneginizde oldugu gibi siyah beyaz film çeken makinalarla 3 boyutlu film çeken makinalar aynı mantıgı kullanır aynı teori ve kanunu kullanır ama bunla yetinmez oynar ve 3 boyutlu hale getirir.

24 Nisan 2010 tarihinde Oktay Toker tarafından düzenlendi

[Oktay Toker]

8 Adet 82 Ohm direnç paralel bağlandığında 27 Ohm etmez. 10,20 Ohm eder. Zaten 27 Ohm olsaydı 1180Ma yı göremezdiniz.Aşağıdaki URL de 2.2k ile olmayacağını söylüyor. Girin sizde kontrol edin. http://led.linear1.org/1led.wiz

Siyah Beyaz filmi bilmeden 3 boyuta geçmek postlarda göründüğü gibi hatalara sebebiyet verebilir. Maksat doğruyu anlamak ve uygulamak. Mesela ister test olsun ister gerçek ortam 4 LEDi paralel değilde seri bağlamanın daha iyi olacağını anlamak vs vs.

evet yeni farkettim onun için özür dilerim ilk olarak 27 ohmda denemiştim sonra 8 drençe çıkarıp 10ohm olmuştu.çok özür dilerim.benim kullanmam gereken drenç degeri 9ohm olması gerekiyordu watt o-ranıda yüksek olmasını özellikle istedigim için 40watt degerini yazdım.tekrar özür dilerim.yukarda verdigim akı voltaj degeri led lerde gördügüm 10ohm degerindeki drenç ile almıştım.bunu hatırlattıgınız uyardıgınız için tşk ederim.

üstad ben yıllarca takdıgım degerdeki drenci yazdım ve bu deger hangi cihazın kapagını açıpta kontrol edersen görüceksinki 220 volt var diyen lede seri baglanmış deger arasındadır.ben tamirci olarak devre üretmem devre tamir ederim dizayn ederim.üreten tasarlayan kişiler bu degeri koyuyorsa onların hatasıdır benim degil.

paralel baglantıyıda açıklayım üstad.

seri baglantıda göz ardı edilen husus şudur seri baglantı yanlış demiyorum.her ledin iç drenci vardır ve bu her ledde farklılık gösterirler o yüzden seri baglantıda hiç bir ledden aynı şiddette ışık alamazsınız ama haliyle ısı mevzu bahis oldugu için ve yer sorunu oldugu için seri baglantı idealdir.çünki birlikte oluşan ışık yeterli görünmektedir.

her led için tek drenç ile besleme yapılması daha dogru olandır.bu nedenle her ledden aynı şiddette ışık alınır. buda yer mevzu bahis oldugu için fazla eleman demektir.ısı stabildir.

paralel baglantıda akım yüksek çekilir ve tek drenç ile belirlenen watt ohm degerine göre rahatça çalıştırılır.

power ledde akım ve ısı oranı farklı oldugu için seri baglantı tabiki tercihtir.ama benim inceledigim wattlı led için tasarımlar var onlarda her led için akım ve voltaj teknigi uygulanıyor.orjinal tasarımlarda seri baglantı yok.pratik çalışmalarda insanlara kolaylık amacıyla seri baglantının basitligi ve toplu ışık şiddetinin yeterli olması sebebiyle rahatca uygulanmaktadır.watt lı ledlerde.ben kendimi tatmin için uyguluyorum ve ne oldugunu burda yazıyorum kimseye böyle yapın demiyorum bunu yanlış algılamayalım.

24 Nisan 2010 tarihinde Oktay Toker tarafından düzenlendi

[Oktay Toker]

3 ay önce aldıgım 40 tane mantar led baglı ev tipi aydınlatma için kullanılan cihazın iç yapısını resimledim.sanırım çinliler seri baglantının kolaylıgını ögrenememişler daha hala paralel baglantı ysapıyorlar.ve 12volt 2.4 ampeerlik bir aküye hiç bir şekilde drenç veya regülatör baglamadan yapıyorlar.20şer led ayrı ayrı çalışıyor swich yardımıyla.belki denebilir bu araç için yapılmamış.mantık aynı araç için kullanılacaksa küçük ohm degerinde wattlı bir drenç yeterli olucak.bu cihazda belli akımı veren bir akü kullanılıyor çünki.bu cihaz saatlerce ışık verebilecek bir yapıda.işte devre rersimleri inceleyebilirsiniz.ben yazdıklarıma hep örnekler vererek yazıyorum kanıtlarım resimlerdedir veya yazılarda.bunlara dayanarak açıklamalar yapıyorum.kelime farkı koymadan led devreleri üzerine yazıyorum başka temel devreler degil.amaç ve görev degişiyor çünki her devrede.

yakında notebook lcd sinde kullanılan ledlerin montajınıda buraya ekliyecegim beraber görecegiz tasarımda ne tür baglantı yapılmış.detaylı resimleri ekliyecegim.

birde şu aklıma geldi.belirtmek isterim daha önce mehmet özyürek bey başka bi forumda yazdıgı bir deger var ledler ampullerden bilmem kaç sn. önce yanar tepki verir tarzında idi bu aradaki farkı maalesef led driverlar minumum seviyeye düşürerek fark kalmıyor buda ölçümlerle sabittir.

yakında bu tartışmalarımız önemsiz kalıcak.12voltta direk çalışan ledler piyasada tiplerde degişiklik yok.3mm 5mm ve çeşitleride var ama fiyatları epey yüksek.power ledlerde ise zaten 3watt ve üstü çogu ledle 12volt zaten yetersiz.dolayısıyla bu iki çeşit ledlerde akım ayarlama sorunu pek kalmıyacak ama tavsiyede akım sınırlama drenci şart olarak yine mecburi kılınıyor.

26 Nisan 2010 tarihinde Oktay Toker tarafından düzenlendi

[Oktay Toker]

bu verdigim linkte degişik drenç degerleriyle akım sınırlaması yapılarak uygulama verilmiş bir çok arkadaşımıza güzel bir örnek olucagına eminim.

http://elektronik.kulup.org/index.php?opti...8&Itemid=27

[Misafir]

Senelerdir forkliftler akülü forkliftler için sürücüler yaparım hem dc hemde ac hiç birinde direnç ile sınırlama yapmam çok saçma olur.Kalkıpta 300-500 amperi dirençle sınırlayamazsın.Hadi Dc motora seri olarak bağladın kromnikel teli bi düşünsene motor çekti 24 voltta 300 amper aynı akım doğal olarak kromnikel telden yapılmış direncinde üzerinden geçti.Oldumu şimdi?Olmaz niye?Motor yürümek için 7.2 kw harcadı,aynı kw gücü drençte kendi üzerinde harcadı.Bu nedenle diyorumki Şster 10 mAmperlik bir led olsun ister 1000 amperlik yük olsun harcanan enerji direnç ile sınırlanırsa kayıptır.Eğerki çoklu led kombinasyonu yapıcak isem hiçte direnç ile uğraşmadan kafadan ya 78xx yada L200 kullanıp yoluma bakarım ki en garanti olanı odur.

Çinli amcamlar ledleri bilerek paralel yapmışlar.Seri yapsa olurda ledlerden biri tırtlasa o sıradaki bağlı tüm ledler söner.,Adamlar onun riskine girmemişler.

26 Nisan 2010 tarihinde Misafir tarafından düzenlendi

[Oktay Toker]

Senelerdir forkliftler akülü forkliftler için sürücüler yaparım hem dc hemde ac hiç birinde direnç ile sınırlama yapmam çok saçma olur.Kalkıpta 300-500 amperi dirençle sınırlayamazsın.Hadi Dc motora seri olarak bağladın kromnikel teli bi düşünsene motor çekti 24 voltta 300 amper aynı akım doğal olarak kromnikel telden yapılmış direncinde üzerinden geçti.Oldumu şimdi?Olmaz niye?Motor yürümek için 7.2 kw harcadı,aynı kw gücü drençte kendi üzerinde harcadı.Bu nedenle diyorumki İster 10 mAmperlik bir led olsun ister 1000 amperlik yük olsun harcanan enerji direnç ile sınırlanırsa kayıptır.Eğerki çoklu led kombinasyonu yapıcak isem hiçte direnç ile uğraşmadan kafadan ya 78xx yada L200 kullanıp yoluma bakarım ki en garanti olanı odur.

Çinli amcamlar ledleri bilerek paralel yapmışlar.Seri yapsa olurda ledlerden biri tırtlasa o sıradaki bağlı tüm ledler söner.,Adamlar onun riskine girmemişler.

motor kombinasyonunu anlatımınıza yürekten katılıyorum.çok farklı bir dizayn ve kullanım şekli.yorumumda yoktur.drenç kullanmak zaten komik olur.uyguladınız motor driverlerını transistörler (fat veya power cinsi)ilemi yapıyosunuz artı tümleşik entegreler ilemi. varmı seması falan görebilecegim link falan.bunu meraktan sordum üstad.ama bilgim motorlar çalışmak için daha fazla akım ister bunun için daha güçlendirilmiş akım vermek esastır ama yine sınırlı olmak zorundadır.bu mecburidir.ama kullandıgınız sürücülerde muhakki 0.nın altında yüksek watta drenç kullanılır. mosfet yada güç transistörlerine muhakkak akım koruması için konmaktadır diye biliyorum aksi takdirde transistörün ömrü az olur.motor zaten yüksek akım ile çalışıyor.trafolu yapım ise driverlar buda tabiki farkllı dizandır.yanlışım varsa düzeltmenizi isterim.ama ledlerde durum tam tersi biliyorsunuz.verilen akım yüksek çekilmesi gereken akım düşük.yanılıyormuyum.

78xx ve l200 gibi belli kalıp akımla sınırlandırılmış devrelere benimde itirazım yok hiç olmadıda.ama neden peki bu uygulamadan sonra artı tekrardan drenç konuluyor bunun mantıgıda senin anlattıgın degilmi üstadım drenc orda kayıp demektir.hem bu led driverını kullanıcaksın artı birde seri bir drenç ile ledlerin akımını sınırlaytacaksın direk baglayın görelim ledlerin ömrü neyniş o zaman.çinliler riske girmedi ise bizler neden araçlarımızda riske girelim üstadım sürekli sökülüp takılacak yerler degilki yapılan uygulamalar.

önceki yazılarımdada demiştim konunun esası drenç le akım sınırlanırmı sınırlanmazmı idi sizinde yazınızda sınırlandırılacagıunı anlıyorum.ama süreklilik açısından driver kullanımı garantidir diyorsunuz.buna bende katılıyorum.karşıda çıkmadım.verdigim tarif ettigim bütün örnekler sadece led çalıştırma prensipleri için geçerli başka uygulamalar için kullanılır demedim hiç.

26 Nisan 2010 tarihinde Oktay Toker tarafından düzenlendi

[Misafir]

İşin özüne inecek olursak hemen hemen hertürlü elektronik kartların girişlerinde sigorta gibi görev yapacak dirençler kullanılıyor.Buradaki kasıt olası ani anormalliklerde sistemin sürekliliğini sağlamak.sigorta direnç anlık sınır aşımlarında normal sigorta gibi atmıyor ve sistemin devamlılığını sağlıyor.Misal Swiçmode güç kaynak beslemeli sistemler.Hemen hemen hepsinin girişinde dirençler varç.Bunlar ilk kalkınma halinde kondanatörlerin yüksek akımla dolmasını SINIRLAMAK'tır.Daha komplike devrelerde NTC kullanımı uygundur.Aslında bak konuya farklı açıdan bakalım.Ledlerin girişine kullanılan dirençler yerine uygun Omajda PTC kullanalım.Hem akımı sınırlasın hemde girişte oluşan gerilim dalgalanmalırından dolayı ledlerin çekeceği akım artınca PTC nin değeri yükselip ledleri korusun.

Devre şemalarına gelince Yasal zorununluklardan dolayı paylaşım yapma olanağımız yok.Ayrıca şunuda diyeyim,4 adet 3 voltla çalışan seri led grubuna 7812 ile gerilim tatbik edeyim kıyamete kadar yanacağının garantisini veririm.Tabi 78xx bu kadar dayanırmı bilemem

26 Nisan 2010 tarihinde Misafir tarafından düzenlendi

[Oktay Toker]

İşin özüne inecek olursak hemen hemen hertürlü elektronik kartların girişlerinde sigorta gibi görev yapacak dirençler kullanılıyor.Buradaki kasıt olası ani anormalliklerde sistemin sürekliliğini sağlamak.sigorta direnç anlık sınır aşımlarında normal sigorta gibi atmıyor ve sistemin devamlılığını sağlıyor.Misal Swiçmode güç kaynak beslemeli sistemler.Hemen hemen hepsinin girişinde dirençler varç.Bunlar ilk kalkınma halinde kondanatörlerin yüksek akımla dolmasını SINIRLAMAK'tır.Daha komplike devrelerde NTC kullanımı uygundur.Aslında bak konuya farklı açıdan bakalım.Ledlerin girişine kullanılan dirençler yerine uygun Omajda PTC kullanalım.Hem akımı sınırlasın hemde girişte oluşan gerilim dalgalanmalırından dolayı ledlerin çekeceği akım artınca PTC nin değeri yükselip ledleri korusun.

Devre şemalarına gelince Yasal zorununluklardan dolayı paylaşım yapma olanağımız yok.Ayrıca şunuda diyeyim,4 adet 3 voltla çalışan seri led grubuna 7812 ile gerilim tatbik edeyim kıyamete kadar yanacağının garantisini veririm.Tabi 78xx bu kadar dayanırmı bilemem

evet ptc güzel olur ptc yi kullanan led driverlar var yeni nesillerde şemalarında gösteriliyoır.yanılmıyorsam 15 watt veya 20 watt power led uygulamasında kullanılıyordu.

yazdıklarınıza yürekten katılıyorum.

7812 ile güzel sogutuldu taktirde 4 adet led seri baglantıda sonsuz şekilde çalışır.ama 3 lü seride çok zor ve mecburenm drence ihtiyaç duyuluyor.9 volt beslemedede bu ledler sorunsuz çalır işte ama ışık şiddeti az olur.buda gerçektir.çünki 9 voltta akımı yeterli alamıyor.

26 Nisan 2010 tarihinde Oktay Toker tarafından düzenlendi

[Mustafa Bağseven]

Senelerdir forkliftler akülü forkliftler için sürücüler yaparım hem dc hemde ac hiç birinde direnç ile sınırlama yapmam çok saçma olur.Kalkıpta 300-500 amperi dirençle sınırlayamazsın.Hadi Dc motora seri olarak bağladın kromnikel teli bi düşünsene motor çekti 24 voltta 300 amper aynı akım doğal olarak kromnikel telden yapılmış direncinde üzerinden geçti.Oldumu şimdi?Olmaz niye?Motor yürümek için 7.2 kw harcadı,aynı kw gücü drençte kendi üzerinde harcadı.Bu nedenle diyorumki Şster 10 mAmperlik bir led olsun ister 1000 amperlik yük olsun harcanan enerji direnç ile sınırlanırsa kayıptır.Eğerki çoklu led kombinasyonu yapıcak isem hiçte direnç ile uğraşmadan kafadan ya 78xx yada L200 kullanıp yoluma bakarım ki en garanti olanı odur.

Çinli amcamlar ledleri bilerek paralel yapmışlar.Seri yapsa olurda ledlerden biri tırtlasa o sıradaki bağlı tüm ledler söner.,Adamlar onun riskine girmemişler.

Peki biz 15 voltu 12volta regüle edip direnç kullanmazsak hiç kaybımız olmuyormu?Aradaki 3 voltu 7812 dışarıya ısı olarak dışarıya vermiyor mu abi?Yani ben öyle tahmın ediyorum

Ayrıca 78XX serisinin ben en az 3 yıl sorunsuz çalışacagını tahmin ediyorum..Yeteki çekilen akım 0,5amper civarında olsun.0,7 den sonra çabuk tırt oldugu söyleniyor

26 Nisan 2010 tarihinde Mustafa Ba?seven tarafından düzenlendi

[Oktay Toker]

Peki biz 15 voltu 12volta regüle edip direnç kullanmazsak hiç kaybımız olmuyormu?Aradaki 3 voltu 7812 dışarıya ısı olarak dışarıya vermiyor mu abi?Yani ben öyle tahmın ediyorum

Ayrıca 78XX serisinin ben en az 3 yıl sorunsuz çalışacagını tahmin ediyorum..Yeteki çekilen akım 0,5amper civarında olsun.0,7 den sonra çabuk tırt oldugu söyleniyor

evet o ısıyı 78xx serisi atıyor buda iyi bir sogutucu demektir.geniş yapraklı falan çokta gerek yok ama.78xx serisi alırken dikkat edilmesi gereken bence 78sxx serisi alınmalı.1.5amper bu seri.kötü yönden bakarsak 300ma kazanc oluyor.1amper yani o kadar düşmez ama en düşük deger bu bence.

4lü seri led baglantısında kayıp çok olmuyor.bahsettigim 78sxx serisi olursa 3 yıldan daha fazla çalışır.

tavan lambası uygulamamda bu tartışmadan çok önce yapmıştım 27 tane mantar led kullandım.bunlarda ledlerin akım sınırını epey zorluyorum.3 erli seri lede 82 ohm kullandım.yaklaşık led başına 33ma veya üstü akım düşüyor.13.80 volt sabit toplamda 340ma çekiyor.33ma degeri hatalı olabilir.ama toplam akım bu.340ma.12volt sabit 250ma deger okudum.bu ledleri yaklaşık 12 saat boyunca çalışır halde bıraktım ısı degeri drençlerde fazla degil elimi degdigimde yakmayacak şekildeydi.ledlerin üzerinde daha belirgin ısı vardı.el yakıcak sevide idi..bu uygulamayı şerit ledlere bakarak yaptım yaklaşık 5 farklı şerit led inceledim endüşük 82 ohm en yüksek 120 ohm kullanılmıştı.beyaz ve mavi renk için bu degerler.şerit ledlerde seri baglantılı idi.farkettigim bişi vardı tartışmada kaynadı aslında 2 seri ledden sonra drenç ve tekrar tek seri led ile sonlanıyor olması idi.yorumumda şöyle oldu ledler arasındaki ışık dengesini saglamak oldugu yönünde oldu.denedim akım farkı göremedim.başkada yorum bulamadım.internette satılan bir çok şerit led resimlerini büyüterekte baktım hepsi bu şekilde yapılmış.drenç degerleri ise verdigim degerler arasında degişiyor.

bu yaptıgım seri baglantıyı paralel baglantı ile degiştirmeye karar verdim.led sayısınıda 30 olarak belirledim.bunu yapınca izlenimlerimi aktaracagım.

27 Nisan 2010 tarihinde Oktay Toker tarafından düzenlendi

[Oktay Toker]

bir elektronik sitesinde led uygulaması anlatılıyor bence oldukca yararlı bilgiler mevcut okunmasını tavsiye ederim.çember içine alınmış kısım en önemli anlatım.

http://www.elektrotekno.com/about47637.html

27 Nisan 2010 tarihinde Oktay Toker tarafından düzenlendi

[Misafir]

Peki biz 15 voltu 12volta regüle edip direnç kullanmazsak hiç kaybımız olmuyormu?Aradaki 3 voltu 7812 dışarıya ısı olarak dışarıya vermiyor mu abi?Yani ben öyle tahmın ediyorum

Ayrıca 78XX serisinin ben en az 3 yıl sorunsuz çalışacagını tahmin ediyorum..Yeteki çekilen akım 0,5amper civarında olsun.0,7 den sonra çabuk tırt oldugu söyleniyor

Mustafa örneğin girişi 15 volt,çıkışıda 12 volt baz alalım.Çıkışta çekilen akımı ölçelim.Ölçtüğümüz akım ile regüle devresinin girişi ile çıkış arasındaki gerilim farkınıda ölçüp akım ile gerilimi çarpalım.Çıkan sonuç regüle devresi üzerindeki kayıp tüketimdir.(misal 1 amper çekse 3 watt 78xx üzerindeki kayıp güçtür).Bu hesabı kullanarak eğerki direnç ile sınırlama yapacaksan direncide 3 watt kullanırsın.

Ayrıca tüm komponentler gerek çalışma akımı gerek çalışma gerilimleri tayin edilirken 25 derece baz alınır.78xx regüle entegresi üzerinden gidelim.Eğerki kaliteli bir 78xx serisi kullanıyorsan ve iyi bir soğutma yaparsan 1 amperi sürekli verir.

[Oktay Toker]

Mustafa örneğin girişi 15 volt,çıkışıda 12 volt baz alalım.Çıkışta çekilen akımı ölçelim.Ölçtüğümüz akım ile regüle devresinin girişi ile çıkış arasındaki gerilim farkınıda ölçüp akım ile gerilimi çarpalım.Çıkan sonuç regüle devresi üzerindeki kayıp tüketimdir.(misal 1 amper çekse 3 watt 78xx üzerindeki kayıp güçtür).Bu hesabı kullanarak eğerki direnç ile sınırlama yapacaksan direncide 3 watt kullanırsın.

Ayrıca tüm komponentler gerek çalışma akımı gerek çalışma gerilimleri tayin edilirken 25 derece baz alınır.78xx regüle entegresi üzerinden gidelim.Eğerki kaliteli bir 78xx serisi kullanıyorsan ve iyi bir soğutma yaparsan 1 amperi sürekli verir.

tamamen katılıyorum.üstad.özellikle samsung marka ve sst lerin patates olmayanlar sorunsuz.texas da var ama orjinalini bulmak oldukca zor.

[Oktay Toker]

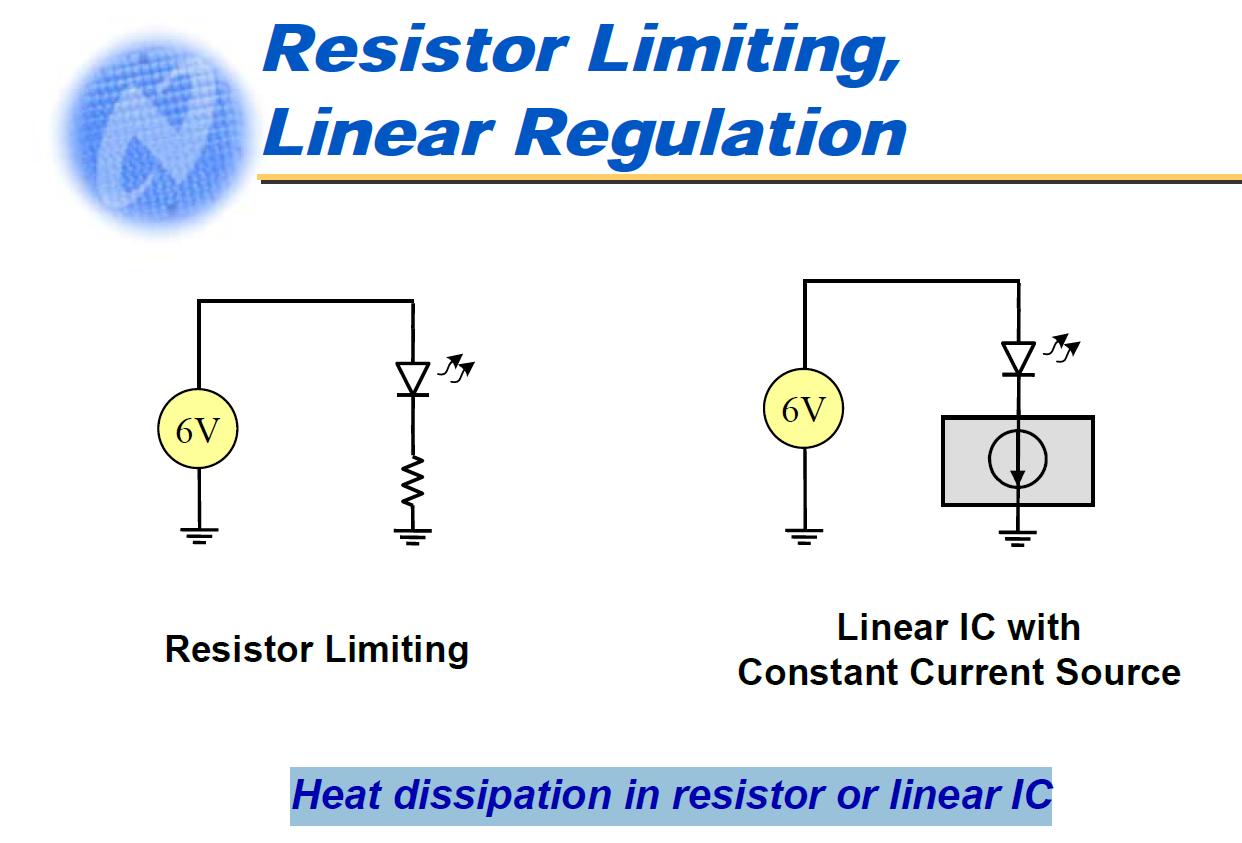

national firmasının led le ilgili bir productunde geçen terim esas konumuzla ilgili o yüzden ekliyorum.power led uygulamasını detaylı anlatıyor.bunu ledler ile ilgili bilgiler başlıgı altındada ekliyecegim tam productü yani.

[Oktay Toker]

12volt 24vol gerilim düzenleyici bir devrenin ledlerin çalışabilmesi için dizayn edilmiş 350ma sınırlandırılmış ara parça ve her eklenecek led serisi için akımı sınırlamak için takılması gereken drenç

14 Mayıs 2010 tarihinde Oktay Toker tarafından düzenlendi
